الان تطبيق اخر من تطبيقات الدايود وهو موحد الموجه الكامله
على الرغم من ان موحد نصف الموجه لديه بعض التطبيقات إلا ان موحد الموجه الكامله اشمل واعم فى الاستخدام فى دوائر الباور سبلاى .
وسوف نستخدم ما تم التحدث عنه فى المقال السابق فى موحد نصف الموجه . وسوف يتم التحدث عن نوعين من موحد الموجه الكامله 1- center - tapper
2- bridge
full-wave rectifier : موحد الموجه الكامله
احادى الإتجاه بمعنى ان التيار يسير فى اتجاه واحد فقط نحو الحمل فى دوره كامله عكس موحد نصف الموجه يسمح بمرور التيار اثناء نصف موجه فقط .
ودور موحد الموجه الكامله انه يوحد الشاره فى النصفين الموجب والسالب كما بالصوره القادمه :
عدد التعديلات الموجبه التى حدثت فى الموجه هى ضعف عدد التى حدثت فى موحد نصف الموجه وفى نفس الزمن ومتوسط القيمه التى يمكن الحصول عليها من الفولتميتر او من العلاقه القادمه Vavr =2 Vp / π
Vavr تساوى تقريبا 63.7% من قيمه Vp لموحد الموجه الكامله .
The Center-Tapped Full-Wave Rectifier :
هو نوع من موحد الموجه الكامله والذى يستخدم 2 دايود متصلين بملف ال Center-Tapped transformer

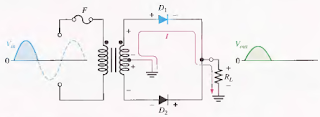

فى نصف الموجه الموجب تكون القطبه فى الملف كما بالصوره ويكون فيها توصيل الدايود D1 توصيل امامى والدايودD2 موصل توصيل عكسى.
يمر التيار فى الدايود D1 ومقاومه الحمل .
فى نصف الموجه السالب يكون الدايود D1 موصل توصيل عكسي والدايود D2 موصل توصيل امامى وبذلك يمر التيار فى الدايود D2 ومنه الى مقاومه الحمل .
ننتقل الى شرح النوع الثانى من تطبيقات الموحد الموجه الكامله ..
ال Bridge Rectifier :
نوع يستخد 4 دايود عندما يكون جهد الدخل موجب يكون الدايودين D1 , D2 موصلين توصيل امامى ويتم توصيل التيار كما بالشكل والجهد الناتج حول الحمل يكون مشابه لموجه الدخل وفى هذا الوقت يكون الدايودين D3 , D4 موصلين توصيل عكسي اى انهم open circuit .
وفى نصف الموجه السالب يكون الدايودين D3 , D4 يكون الدايودين موصلين توصيل امامى ويتم مرور التيار كما بالشكل وفى هذا الوقت يكون الدايودين D1 , D2 موصلين توصيل عكسي اى انهم open circuit .
--------------------------------------------------------------------------------------------------------------------------
تم بحمد الله الإنتهاء من شرح موضوعنا اليوم
الموضوع السابق Half Wave Rectifier , تقويم نصف الموجه
مشاركه لمنفعه الغير وشكراً ..
