بدايه مقدمه عن احد دوائر الدايود وهى limiters or clipers تستخدم عاده فى قطع جزء من موجات الجهد فى الجزء الموجب او الجزء السالب عند مستويات معينه من القيم وهى عكس دوائر clampers انها تعمل على اضافه اجزاء من القيم الى مستوى موجه الجهد او تخزينها بمعنى اخر لهذه الدوائر ..
فى البدايه نبدأ بدوائر limiters or clipers
فى الشكل الموضح امامكم
فى هذه الحاله عندما يكون الدايود فى حاله التوصيل الامامى وعند مرور التيار يصبح كs.c يمرر التيار ويتم قطع الجزء الموجب من الموجه حتى قيمه الجهد التى يعمل عندها الدايو وهى فى الغالب 0.7 فولت .
وفى الشكل القادم نوضع ماذا يحدث للموجه عندما يكون الدايود فى حاله التوصيل العكسي .
فى هذه الحاله كان الدايود فى حاله التوصيل العكسي فأصبح القطع فى الجزء السالب حتى قيمه الفولت التى يعمل عندها الدايود وهى 0.7 فولت ولكن بالاشاره السالبه نظراً للجزء الخاص بها .
ولحساب قيمه جهد الخرج تتم من العلاقه القادمه ..
وبما ان R1 قيمتها صغيره مقارنه بالمقاومه R2 اذا Vout=Vin تقريباً
ناتى للجزء الثانى من دوائر limiters or clipers
وهى biasd limiters or clipers
فى حاله ال positive limiter يكون هناك مصدر DC موصل على التوالى مع الداود فى حاله التوصيل الامامى كما هو موضع فى الشكل وفى حاله التوصيل ومرور التيار يتم قطع كل القيم فوق قيمه الدايود كما بالشكل

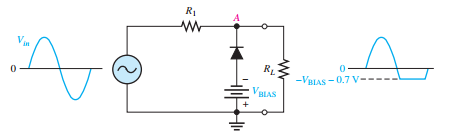

وفى حاله ال negative limiters يكون هناك مصدر موصل على التوالى مع دايود فى حاله التوصيل العكسي وعند مرور التيار يتم قطع كل القيم فى الموجه فى الجزء السالب لها حتى قيمه الفولت التى يعمل هندها الدايود كما هو موضع بالشكل .
ناتى للجزء المهم لو تم تفريغ المكثف فى فتره الموجه فان clamping action يتاثر عندما تكون فتر rc ثابته عند 100 مره تقريبا من الفتره فعندها clamping action تكون جيده جدا وعندها يكون التشوف الحادث فى الموجه صغيرجدا بالنسبه لتيار الشحن..
بدايه مقدمه عن احد دوائر الدايود وهى limiters or clipers تستخدم عاده فى قطع جزء من موجات الجهد فى الجزء الموجب او الجزء السالب عند مستويات معينه من القيم وهى عكس دوائر clampers انها تعمل على اضافه اجزاء من القيم الى مستوى موجه الجهد او تخزينها بمعنى اخر لهذه الدوائر ..
فى البدايه نبدأ بدوائر limiters or clipers
فى الشكل الموضح امامكم
وفى الشكل القادم نوضع ماذا يحدث للموجه عندما يكون الدايود فى حاله التوصيل العكسي .
ولحساب قيمه جهد الخرج تتم من العلاقه القادمه ..
ناتى للجزء الثانى من دوائر limiters or clipers
وهى biasd limiters or clipers
فى حاله ال positive limiter يكون هناك مصدر DC موصل على التوالى مع الداود فى حاله التوصيل الامامى كما هو موضع فى الشكل وفى حاله التوصيل ومرور التيار يتم قطع كل القيم فوق قيمه الدايود كما بالشكل
الجزء الخاص بدوائر clampers ..
كما وضحنا فى اول الموضوع انها عباره عن اضافه قيم جهد لمستويات معينه وسوف يتم تويح المعلومات بطريقه مبسطه ان شاء الله .
يمكن توضيح العمليه فى البدايه مع شكل مبسط عندما تكون بدايه الجهد فى الجزء السالب للموجه كما فى الشكل
يكون المكثف فى حاله شن حتى يصل للقيمه العظى للجهد وهى Vpeak -0.7 ويتم تفريغها مع مقاومه كبيره .
ناتى للجزء المهم لو تم تفريغ المكثف فى فتره الموجه فان clamping action يتاثر عندما تكون فتر rc ثابته عند 100 مره تقريبا من الفتره فعندها clamping action تكون جيده جدا وعندها يكون التشوف الحادث فى الموجه صغيرجدا بالنسبه لتيار الشحن..
-------------------------------------------------------------------------------------------------------------------
الحمد لله تم الانتهاء من موضوع اليوم
مشاركه لمنفعه الغير ...
شكراً
...
