الدرايفر (L293D)

بسم الله والصلاه والسلام على رسول الله (صلى الله عليه وسلم)

** ان شاء الله موضوعنا اليوم عن الدرايفر (L293D)

*المتكامله (L293D)

عباره عن متكامله تستخدم فى التحكم فى الاحمال الحثيه التى لا تستطيع المتحكمات الدقيقه التحكم فيها ودوائر التحكم

وتتخدم لعمل ربط او منع بين المتحكمات ودوائر التحكم .

*لوجيك الدائره من الداخل

عباره عن دائرتين H-bridge تستخدم فى التحكم فى موتورين منفصلين فى وقت واحد .

حيث يوجد 4 اطراف للتحكم وطرفين للقفل والتشغيل

* اقصى تيار يمكن سحبه من كل طرف فى المتكامله هو 600mA

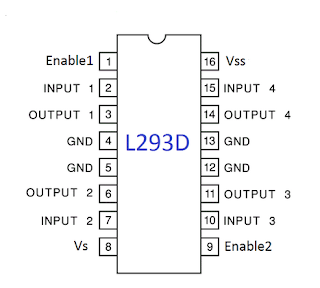

*تحتوى المتكامله على 16 طرف موزعين بانتظام  كما بالصورتين

** وظائف عمل الاطراف :-

الطرف 1 : هو طرف التشغيل الاول للموتور الاول

الطرف 2 : دخل طرف التحكم الاول للموتور الاول

الطرف 3 : الخرج الاول للموتور الاول

الطرف 4 : الطرف الارضي  (zero volt) ..

الطرف 5 : الطرف الارضي  (zero volt) ..

الطرف 6 : الخرج الثانى للموتور الاول

الطرف 7 : دخل طرف التحكم الثانى للموتور الاول

الطرف 8 : طرف الدخل الذى يعمل عليه الموتورين

الطرف 9 : طرف التشغيل الثانى للموتور الثانى

الطرف 10 : دخل طرف التحكم الاول للموتورالثانى
الطرف 11 : الخرج الاول للموتور الثانى
الطرف 12 : الطرف الارضي  (zero volt) ..
الطرف 13 : الطرف الارضي  (zero volt) ..
الطرف 14 : الخرج الثانى للموتور الثانى
الطرف 15 : دخل طرف التحكم الثانى للموتورالثانى
الطرف 16 : جهد التشغيل الداخلى للمتكامله

------------------------------------------------------------------------------------------------------------------
